จบมุมผนังกระเบื้องด้วยคิ้วอลูมิเนียม: ตรวจแนวและรอยต่อ

ระบุระบบของมุมก่อนคุยเรื่องแนว

ตั้งรหัสมุมและระบุกระเบื้องสองด้านพร้อมรุ่นคิ้ว JOLLY เป็นตัวอย่างระบบขอบที่มีปีกยึดและอุปกรณ์ของตน ต้องอ่านหน้าตัดของตัวที่เสนอ ไม่ถือว่าคิ้วทุกเส้นที่หน้าตาโค้งหรือเหลี่ยมใช้รายละเอียดเดียวกัน

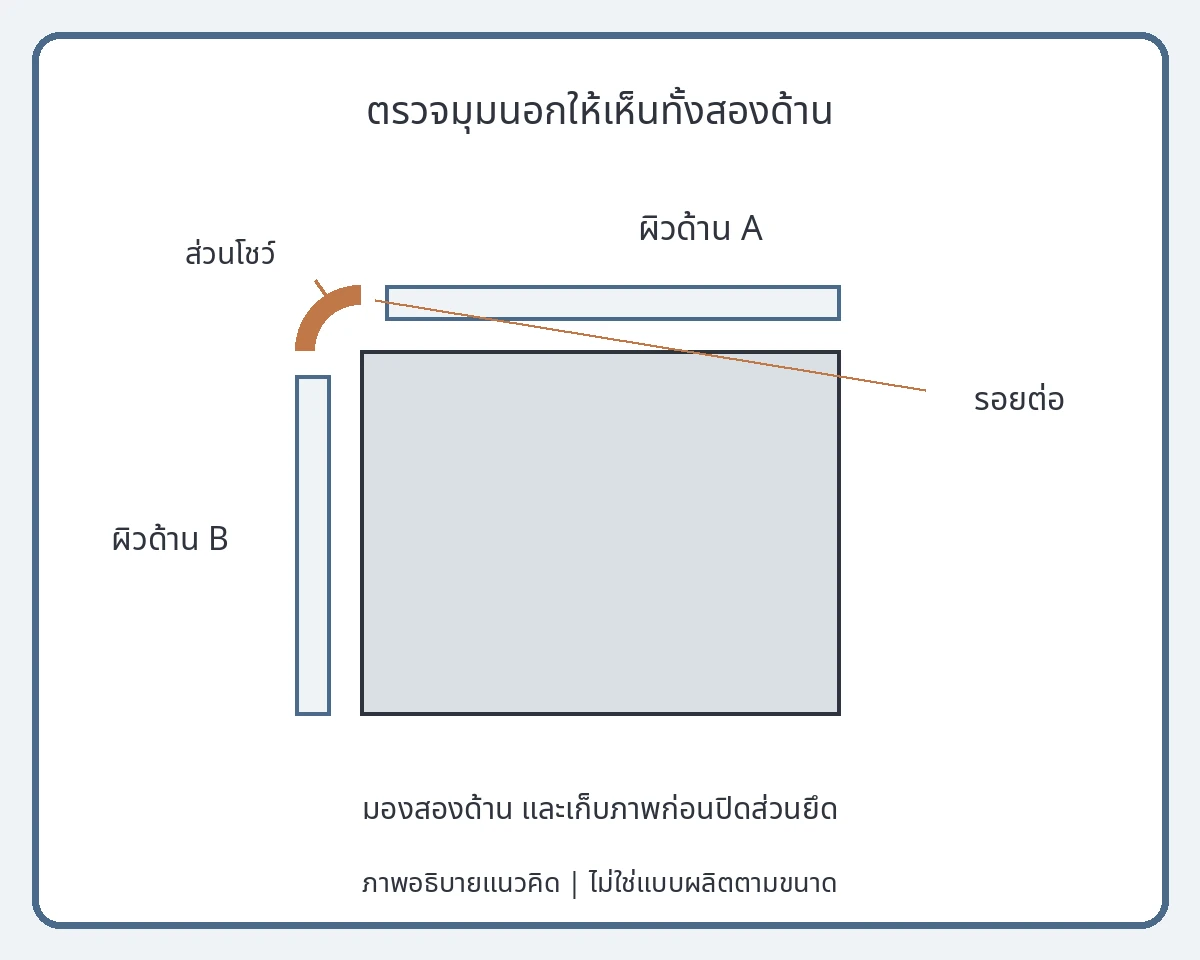

ให้ผู้ติดตั้งแสดงตัวอย่างประกอบว่าด้านโชว์อยู่ตรงไหนและรอยต่อสัมพันธ์กับกระเบื้องอย่างไร ภาพงานสำเร็จช่วยเลือกภาพรวมได้ แต่ถ้ามองไม่เห็นส่วนปีกก็ยังตอบวิธีรองรับส่วนซ่อนไม่ได้ [1]

ตรวจความสูงคิ้วกับชั้นกระเบื้องก่อนใน เลือกความสูงคิ้วอลูมิเนียมให้เข้ากับความหนากระเบื้อง

เก็บสองมุมมองเพื่อแยกประเด็น

ดูทั้งภาพตรงและภาพตามแนวจากสองฝั่ง โดยผูกภาพกับรหัสเดียวกันให้หาตำแหน่งเจอ จดว่ากำลังตรวจแนวโลหะ รอยต่อหรือผิวกระเบื้องข้างกัน อย่ารวมเป็นคำว่าเบี้ยวทั้งชุดเมื่อยังไม่รู้ว่าส่วนใดต่างจากตัวอย่าง

ใช้รายละเอียดและเกณฑ์ของระบบที่ตกลงเป็นฐานพิจารณา ไม่กำหนดระยะยาแนวหรือความคลาดเคลื่อนขึ้นเองจากภาพ หากมีส่วนที่ต่าง ให้ช่างกลับมาตรวจจุดนั้นก่อนเสนอวิธีแก้ ไม่ขัดผิวคิ้วเพียงเพื่อให้ภาพมองตรงดูดีขึ้น [1]

มุม C04 ที่ภาพสองด้านบอกคนละเรื่อง

ตัวอย่างสมมติเพื่ออธิบายการพิจารณา ไม่ใช่ขนาดผลิตหรือเกณฑ์ยอมรับสินค้ารุ่นใด

เลือกภาพที่ครบข้อมูล ไม่เลือกเฉพาะด้านที่ดูเรียบร้อย

ตรวจส่วนยึดในเวลาที่ยังมองเห็น

ตกลงภาพขั้นงานที่ต้องเก็บก่อนปิดส่วนยึด โดยระบุรหัสมุมและตำแหน่งให้ตรงกับแบบ ภาพกว้างช่วยระบุพื้นที่ ส่วนภาพใกล้แสดงรายละเอียดที่ต้องส่งต่อ ทั้งสองต้องอ่านร่วมกับคู่มือของระบบจริง

เมื่อมีอุปกรณ์มุมหรือปลายพิเศษ ให้บันทึกรหัสและผลที่ตรวจไว้ แยกรายการรูปลักษณ์ งานแก้และหลักฐานส่วนซ่อนออกจากกันในใบรับงาน จะติดตามได้ว่าข้อใดปิดแล้วและข้อใดยังต้องกลับมาดู

จัดเก็บภาพขั้นงานและรายการส่งมอบด้วย เอกสารส่งมอบงานช่างอลูมิเนียมที่ช่วยดูแลและติดตามงานภายหลัง

ภาพสำเร็จไม่แสดงส่วนซ่อนทั้งหมด

ไม่มีระยะยาแนวหรือ tolerance กลาง และการดูแนวด้วยตาไม่รับรองการยึดติดหรือความทนกระแทกของระบบ

เอกสารอ้างอิงและขอบเขตการใช้งาน

1. Schlüter JOLLY datasheet 2.3 — JOLLY เป็นโปรไฟล์ขอบกระเบื้องและอุปกรณ์เฉพาะรุ่น ไม่ให้ระยะรอยต่อหรือขนาดผลิตของสินค้าอื่น
